Dasar - dasar rangkaian power amplifier.

Power Amplifier dikelompokkan menjadi dua bagian besar yaitu bagian penguat tegangan dan bagian penguat arus. Pada penguat tegangan merupakan rangkaian emitor terbumi karena dengan cara ini penguatan sinyal tegangan dapat dicapai.

Untuk mencapai penguatan arus yang sangat besar diperlukan rangkaian Kolektor terbumi paralel lihat gambar bagian yang tertulis "Penguat arus" , dengan cara paralel ini kebutuhan arus dapat dicapai sesuai keperluan rancangan daya power amplifier.

Dasar-dasar rangkaian Transistor.

Untuk membias Transistor supaya dapat digunakan caranya ada tiga macam dasar pembiasan, disamping dengan cara membias dasar Transistor ini untuk mengoperasikan Transistor diperlukan data-data Transistor mengenai daerah operasinya, tegangan maksimum yang tidak boleh dilampaui, arus maksimum yang diperbolehkan, berapa watt Transistor itu boleh dibebani, dan masih banyak lagi persyaratan yang harus diketahui supaya Transistor bekerja normal, ketiga cara bias Transistor itu didasari dengan tiga macam pemakaian bersama kaki-kaki Transistor atau common.

1. Emitor terbumi atau common Emitter.
2. Kolektor terbumi atau common Collector.
3. Basis terbumi atau common Base.

Sifat-sifat Emitor terbumi ( common Emitter)

1. Penguatan arus yang besar :
   β = iC / iB
   iC = β . iB
2. Impedansi masukan Ri antara 400 Ω sampai 2000 Ω.
3. Impedansi output Ro antara 40 kΩ sampai 100 KΩ.
4. Penguatan tenaga 105 kali

Sifat-sifat Kolektor tebumi ( common Collector )

1. Penguatan arus besar iC = ( β + 1 ) iB.
2. Penguatan tegangan kecil dibawah 1.
3. Impedansi masukan sangat tinggi lebih dari 20 KΩ.
4. Impedansi Output rendah sekitar 1 KΩ.
5. Penguatan tenaga ± 40 kali

Sifat sifat Basis terbumi ( common base )

1. Penguatan kecil α kurang dari satu.
2. Arus Input ± 0.3 mA.
3. Impedansi Input rendah Ri = 50 Ω.
4. Impedansi Output tinggi Ri = 500 KΩ.
5. Penguatan tenaga ± 1000 kali

Untuk lebih jelas bias Transistor maka cara bias yang sering digunakan dalam rangkaian penguat elektronika menggunakan resistor sebagai pembagi tegangan dan arus, seperti contoh gambar diselah kanan ini merupakan dasar bias Transistor yang sering kita temukan pada rangkaian Audio dan juga pada rangkaian yang lain.

Pesawat penerima TV-4

Power supply merupakan suplayer arus dan tegangan di semua rangkaian televisi dan tabung CRT, meskipun ada yang secara tidak langsung mengambil dari power supply yaitu mengambil dari Flay back. Arus AC dari jaringan listrik diturunkan dan disesuaikan dengan desain rangkaian TV terdiri beberapa macam tegangan kemudian dirobah menjadi arus DC dengan diode kemudian diratakan dengan elco untuk digunakan mensuplay tiap-tiap bagian rangkaian.

Remote control tempat mengontrol semua fungsi-fungsi peralatan TV, on – off, volume , bass, treble, balance, brightness, bilingual contras mengatur tebal tipisnya warna, memindah Chanel, untuk mengatur input DVD, dan masih ada lagi pengaturan lainnya. Pengontrolan ini sekarang memakai alat tersendiri berupa alat genggam Remote control, yang dilengkapi baterai kecil, pengontrolan ini lewat gelombang inframerah.

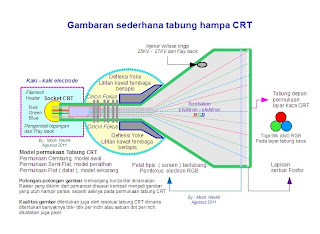

CRT (Cathode Ray Tube) merupakan hasil akhir dari semua proses rangkaian elektronik TV yaitu berupa gambar yang bergerak, terdiri dari bermacam macam peralatan pendamping. Yaitu Defleksi Yoke, Flay back, Cincin pemfokus electron. Pada layar tabung bagian belakang tediri dari Electrode ada beberapa bagian yaitu element pemanas disebut juga Heater, pengendali tegangan dari Flay back, tiga Katoda RGB dan socket. Dibagian belakang pada ekor ini socket tabung dipakai untuk menghubungkan komponen - komponen dengan PCB empat persegi, disini ada tiga Transistor Penguat arus dan tegangan untuk menghidupkan tiga katoda RGB, penguatan sinyal pada RGB ini terdapat biasanya lima trimpot untuk membetulkan jika komposisi warna bergeser.

Warna tampilan belang, dipermukaan layar tabung bisa kelihatan tidak sesuai dengan aslinya atau belang-belang pada layar dikarenakan termagnetisir oleh magnet dari luar misalnya dari magnet speaker atau peralatan yang beroperasi dengan gulungan kawat dan magnet, peralatan ini tidak boleh dekat dengan TV, untuk speaker bawaan TV atau speaker khusus untuk TV didesain khusus speaker untuk TV yaitu dibungkus dengan logam khusus berdasar logam Aluminium, jika speaker sembarang didekatkan tabung CRT terjadi termagnetisir bisa juga bentuk permukaan plat didalam CRT berobah bentuk. Sebab belang-belang ini karena tembakan-tembakan electron RGB tidak tepat terganggu oleh magnet, perubahan warna belang karena termagnetisir sepert ini disebut degaussing dan bisa dihilangkan dengan alat anti-degaussing.

Gulungan kawat yang dibungkus isolator melingkari hampir selebar layar TV merupakan anti-degaussing, di belakang layar kaca dihubungkan dengan listrik hal ini untuk melindungi dan menetralisir jika layar tabung kaca terkena magnet untuk menghilangkan degaussing, jika terlau kuat maka pelindung layar degaussing ini tidak mampu menghilangkan maka diperlukan suatu alat penghilang anti-degaussing.

Model permukaan Tabung CRT

1. Permukaan Cembung, model awal, permukaan cembung pertama tabung CRT diciptakan dengan tujuan menghilangkan distorsi (cacat) gambar pandangan oleh mata dari arah samping, supaya kelihatan normal.
2. Permukaan semi Flat, model peralihan untuk perkembangan selanjutnya mulai ada percobaan membuat layar menuju layar datar, dan diciptakan layar semi flat atau semi datar, tujuan utama adalah membuat tabung tampa distorsi (cacat) jika dipandang dari arah samping.
3. Permukaan Flat ( datar ), model sekarang tehnologi lebih maju dan dapat diciptakan layar CRT datar dengan distorsi pandangan dari arah samping sangat kecil.

Potongan-potongan gambar memanjang horizontal dinamakan Raster yang dikirim lewat pemancar disusun kembali mejadi gambar yang utuh hampir persis seperti aslinya, disinilah tempat terakhir gambar diproses dari berbagai macam komponen dan sistim pengolah gambar didalam rangkaian TV.

Kualitas gambar ditentukan juga oleh resolusi tabung CRT dimana ditentukan banyaknya titik - titik per inchi atau satuan dot per inch dikatakan juga pixel, mutu tabung CRT berpengaruh besar dalam pengolahan hasil gambar, tiap merek produsen TV mempunyai standard kualitas dan jangkauan pemasaran maka harga dan merek sangat berpengaruh untuk kualitas gambar, semakin baik resolosi tabung CRT semakin baik juga gradasi dan warna gambar. Jika anda melihat antara TV yang satu dengan yang lain berbeda kelembutan warna dan bentuk yang lebih hidup dilayar tabung kaca TV, inilah perbedaannya juga perbedaan pada pengolahan gambar dalam rangkaian yang lebih komplek.

Ke artikel - Pesawat penerima TV-1
Ke artikel - Pesawat Penerima TV-2
Ke artikel - Pesawat penerima TV-3

Ke artikel - Trouble_TV@RGB
Ke artikel - Trouble_TV@Horisontal & Vertikal

Siaran TV di Indonesia akan diganti sistem, dari siaran Analog ke siaran TV digital di frekuensi 474 Mhz hingga 570 Mhz.

Pesawat penerima TV-3

Chroma, merupakan bagian pengolah warna dan gambar disinilah warna dan gambar diolah dengan sistim ada beberapa sistim (PAL, NTSC, SECAM) pada masing-masing negara mempunyai sistim pilihan, jika sistim itu tidak sama misalnya TV dari negara lain sistimnya berbeda dan dipakai dinegara tersebut maka gambar tidak akan sempurna dan tidak akan mengeluarkan warna yang sesuai dari pemancar, bahkan bisa banyak bintik dan warna gambar hanya hitam dan putih. Dibagian ini warna diatur dan brightness juga kekontrasan gambar, kehalusan gambar dan ada merek yang menambah sistim untuk memperbaiki hasil gambar supaya maksimal.

Bagian chroma ini terbagi beberapa bagian dan bagian penting yaitu setelah gambar diolah diteruskan ke bagian Penguat sinyal gambar untuk diperkuat arus dan tegangannya yaitu disebut driver juga penguat arus dan tegangan untuk disalurkan ke electrode layar tabung yang berjumlah tiga electrode yaitu electrode RGB (Red Green, Blue), sinyal warna ini sampai dipenguatan arus dan tegangan, bias tegangan Transistor sebesar kurang lebih 180 Volt untuk menembakkan elektro-elektron ke Anode, Penguat arus dan tegangan ini berada pada ekor tabung layar dengan socket dan PCB berbentuk segi empat rangkaian ini menempel diekor tabung CRT.

Horizontal, membuka cahaya layar CRT (Cathode Ray Tube) ke arah kiri dan kanan, dibagian ini juga sinyal horizontal dari pemancar disesuaikan ( disinkronkan ) untuk keperluan ini biasanya dipasang trimpot untuk mensinkronkan sinyal horizontal dari pemancar, jika tidak sinkron dengan frekwensi dari pemancar sekitar 60 Hz maka gambar akan naik atau turun. Cara pengiriman gambar televisi sekarang ini merupakan potongan-potongan horizontal (raster), gambar disusun kembali di bagian ini. Horizontal diumpan ke penguat arus dan tegangan untuk membangkitkan magnet yoke menyebarkan electron ke arah posisi Horizontal juga untuk pengolah tegangan tinggi Flay back.

Vertical, membuka cahaya layar kearah atas dan bawah lalu diumpan ke penguat arus dan tegangan untuk menimbulkan magnet defleksi yoke untuk menyebarkan elektron - elektron ke posisi Vertical hingga terbentuk lagi gambar yang utuh, dengan gabungan sinyal gambar dari chroma maka terbentuklah gambar yang utuh pada layar tabung kaca atau layar CRT seperti gambar yang dikirim dari pemancar, jika Vertical tidak sinkron dengan horizontal maka gambar seperti dirobek-robek, karena persoalan ini maka dibagian ini dipasang beberapa trimpot untuk menyesuaikan apabila sewaktu-waktu ada nilai komponen yang bergeser maka trimpot ini diputar-putar pakai obeng kecil untuk membetulkan, atau dibagian belakang TV ada pemutar trimpot ini bertuliskan H untuk horizontal dan V untuk Vertikal.

Flay back, merupakan pembangkit listrik tegangan tinggi kurang lebih 25 Kilo Volt sampai 27 Kilo Volt untuk diumpan ke tabung layar CRT untuk supaya serbuk fosfor bependar dan bercahaya terang. Injek Flay back tegangan tinggi ini kabelnya seperti kabel busi yaitu terdiri dari lapisan isolator tebal berwarna hitam, umumnya kabel ini dipasang dibagian atas depan agak di samping CRT didekat cembungan melebar. Selain sebagai pembangkit tegangan tinggi Flay back ini juga mensuplay beberapa rangkaian yang harus dirobah dulu untuk menjadi arus DC dengan diode kemudian diratakan dengan resistor sekitar ½ watt – 2 watt dan elco, perataan ini terdiri dari beberapa banyaknya untuk mensupplay beberapa bagian atau beberapa blok rangkaian.

Defleksi yoke, terbuat dari gulungan kawan tembaga berlapis isolator tipis dan digulung di teras besi padat dan terletak dibagian belakang, ada sejumlah cincin fokus besi padat, pengatur arah tembakan electron agar sesuai dengan yang didinginkan, yaitu supaya gambar terlihat sebagaimana mestinya. Magnet yang dihasilkan di defleksi yoke ini yaitu untuk membuka cahaya yang tadinya berupa titik ditengah layar menjadi selebar layar sehingga gambar kelihatan, bukaan defleksi yoke ini ke arah Horizontal dan Vertical.

Cincin Fokus, untuk membantu defleksi Yoke mengarahkan terfokusnya tembakan elektron - elektron RGB pada permukaan layar, sehingga gambar menjadi normal, cara yang dipakai dengan memutar - mutar tiap-tiap cincin pada posisi tertentu tiap cincin, sehingga pada komposisi tertentu tembakan elektron - elektron menjadi tepat sasaran.

Pada perkembangan berikutnya yaitu rangkaian semakin ringkas maka beberapa bagian yang sebelumnya merupakan kelompok pemroses tersendiri saat ini ada produsen pabrik yang meringkas beberapa bagian menjadi satu IC, dan juga semakin kecil tenaga yang dibutuhkan oleh TV, seperti gambar-2 bagian yang berada dalam kotak besar garis tepi merah dan dalamnya hijau merupakan beberapa bagian yang telah diringkas menjadi satu IC yang sebelumnya merupakan rangkaian lebih dari empat IC.

Ke artikel - Pesawat penerima TV-1
Ke artikel - Pesawat Penerima TV-2
Ke artikel - Pesawat penerima TV-4

Ke artikel - Trouble_TV@RGB
Ke artikel - Trouble_TV@Horisontal & Vertikal

Siaran TV di Indonesia akan diganti sistem, dari siaran Analog ke siaran TV digital di frekuensi 474 Mhz hingga 570 Mhz.

Pesawat penerima TV-2

Tuner dan Ocilator, tuner merupakan penala gelombang yang dikendalikan oleh remote control pada jaman sekarang ini, pada masa lalu masih manual menggunakan saklar pemindah saluran gelombang dengan cara ditekan dengan jari telunjuk. oscillator merupakan pembangkit gerlombang dan disini ada dua bagian penting yaitu AFC dan AGC (Automatic Gain Control). AFC berfungsi untuk menyetabilkan Frekwensi gelombang supaya tidak terjadi pergeseran gelombang dari gelombang pemancar saluran TV yang di tala dan AGC untuk menyetabilkan penguatan jika sinyal yang diterima berubah-ubah besar dan kecilnya sinyal dapat diatasi dengan AGC, dengan adanya AGC ini pengeluaran bagian Tuner menjadi setabil, sinyal dibagian ini mengalami penguatan untuk selanjutknya diperkuat lagi di bagian IF.

Adalah IF Frekwensi dari Oscillator diturunkan menjadi IF dan disini diolah dan diperkuat lagi, dibagian ini gambar dan suara masih menjadi satu belum dipisah dibagian ini, juga ada bagian AGC untuk menyetabilkan penguatan supaya lebih stabil dan selanjutnya diumpan lagi dengan berapa filter Frekwensi 5.5 MHz. Output bagian ini diumpan ke beberapa bagian diantaranaya adalah bagian pengolah suara Stereo, Zweiton, bagian gambar dan warna, bagian pengolah sinkronisasi Horizontal dan Vertical.

Zweiton Sterio, merupakan pengolah suara kanal R dan L dimana Zweiton lebih maju dari sistim sebelumnya yaitu sistim sterio biasa, bedanya Zweiton bisa untuk memilih bahasa yang diinginkan, dalam penerapan bahasa, ada bahasa default dari pemancar, jika mau memilih bahasa lain masih bisa, bahasa default merupakan bahasa nasional dinegara itu. Siaran dengan bahasa default ini biasanya disebut Bilingual atau dua bahasa, dengan sisitim Zweiton ini bahsaa bisa dipilih bahasa tidak akan keluar bersamaan, Dengan adanya sistim Zweiton ini untuk TV penerima Mono yang keluar hanya bahasa Default seumpama tidak dipakai sistim Zweiton suara dua bahasa akan keluar bersamaan, sistim penerima mono tidak dapat memilih siaran bahasa yang digunakan. Suara yang sudah dipisahkan R dan L ini akan diumpan dan diperkuat lagi dibagian penguat Audio.

Audio, dibagian ini audio dari zweiton diolah dan diperkuat diantaranya adalah pengolahan Volume suara, Bass, Middle, Treble dan pengolahan tambahan model lain menurut model produsen TV. Setelah dikontrol di bagian ini akan diperkuat lagi dengan penguatan tegangan dan arus terdiri dari driver dan penguat arus yang biasa disebut power amplifier. Selanjutnya diumpan ke Loudspeaker untuk merubah sinyal getaran listrik menjadi getaran mekanik olek magnit dan kumparan kawat yang ada di speaker hingga dapat didengar suaranya.

Ke artikel - Pesawat Penerima TV-1
Ke artikel - Pesawat Penerima TV-3
Ke artikel - Pesawat Penerima TV-4

Ke artikel - Trouble_TV@RGB
Ke artikel - Trouble_TV@Horisontal & Vertikal

Siaran TV di Indonesia akan diganti sistem, dari siaran Analog ke siaran TV digital di frekuensi 474 Mhz hingga 570 Mhz.

Pesawat Penerima TV-1

Untuk Kali ini kita membahas sedikit mengenai perangkat penerima TV, bagaimana cara kerja dalam rangkaian TV itu marilah kita mulai dari bagian pertama yaitu Antena, antena adalah tempat pertamakali sinyal elektromagnetik diterima oleh sistim penerima TV, ditempat ini elektromaknetik ditangkap oleh antena model searah yaitu Antena yang terdiri dari potongan batangan-batangan pipa aluminium diteruskan ke Tuner.

Bagian - 1 Cara kerja Antena adalah gelombang elektromagnetik dari siaran Stasiun Pemancar TV di tangkap oleh antena paling depan yaitu yang paling pendek selanjudnya sinyal elektromagnetik itu diperkuat oleh batangan berikutnya dan seterusnya diperkuat lagi, batangan pipa aluminium yang lebih panjang, jumlah dan jarak ini pada pembuatan Antena menggunakan perhitungan menurut panjang gelombangnya dan sampai kepada batangan pipa yang paling panjang dan paling belakang bagian ini banyak variasinya dan bagian ini berfungsi sebagai reflektor gelombang elektromagnetik dipantulkan pada batangan pipa didepannya yang terhubung dengan kabel antena diteruskan kedalam penerima TV masuk dibagian Tuner.

Macam Antena untuk menangkap gelombang TV ada dua macam gelombang, gelombang VHF ( Very High Frequency ) dan UHF ( Ultra High Frequency ) Siaran TV dipancarkan melalui gelombang radio VHF dan UHF dalam jalur frekuensi 54 MHz sampai 890 MHz. Impedansi Antena ada dua macam kabel 300Ω bentuknya kabel berjajar dan 75Ω bentuknya satu kabel ditengah lapisan luar berikutnya adalah isolator dan berikutnya adalah anyaman serabut kawat membungkus dan melindungi kabel utama, dan yang terluar bahan isolator untuk melindungi anyaman serabut kabel.

Ke artikel - Pesawat Penerima TV-2
Ke artikel - Pesawat Penerima TV-3
Ke artikel - Pesawat Penerima TV-4

Ke artikel - Trouble_TV@RGB
Ke artikel - Trouble_TV@Horisontal & Vertikal

Siaran TV di Indonesia akan diganti sistem, dari siaran Analog ke siaran TV digital di frekuensi 474 Mhz hingga 570 Mhz.

Cara menghitung lilitan kawat Transformator-1

Menghitung diameter kawat Trafo.

Untuk menghitung diameter kawat yang diperlukan memerlukan beberapa rumus, dibawah ini rumus yang sederhana dan dapat digunakan untuk membuat trafo, perhitungan ini adalah pelengkap dari perhitungan sebelumnya dari "Cara menghitung lilitan kawat Transformator-2", dengan dua bagian artikel ini anda dapat mempraktekkan untuk membuat trafo yang diperlukan. Minimal anda akan tahu berapa Amper yang diperlukan jika jika suatu rangkaian memerlukan  Voltase dan Watt yang diketahui, dengan ini Trafo tidak akan terlalu panas karena arusnya kurang atau tidak akan drop voltasenya.

Untuk mengtung diameter kawat :
I = W / E
I = besar arus di Primer
E = Tegangan di Primer
W = Tenaga digulingan Primer

Untuk menghitung Primer belum diketahui dengan rumus :
W₁ = 1.25 x W₂
W₁ = Tenaga Primer pada gulungan
W₂ = Tenaga Sekunder pada gulungan

Untuk menghitung Tenaga Sekunder dengan rumus :
W₂ = E₂ x I₂
W₂ = Tenaga sekunder
E₂ = Tegangan sekunder
I₂= Arus sekunder

Hitung jika di perlukan transformator Tegangan 9 Volt dengan arus yang diperlukan sebesar 500 mA

I₂ = 500 mA
E₂ = 9 Volt
W₂ = E₂ x I₂
W₂ = 9 x 500 mA
W₂ = 9 x 0.5 A = 4.5 Watt

Untuk menghitung besar diameter kawat Primer diketahui W₂ = 4.5 Watt :

W₁= 1.25 x W₂
W₁ = 1.25 x 4.5
W₁ = 5.625 Watt = 5.6 Watt

Diketahui tegangan listrik 220 Volt, W₁ = 5.6 Watt

W₁ = I₁ x E₁
I₁ = W1/ E1
I₁ = 5.6 / 220 = 0.025 A = 25 mA, besar diameter kawat yang diperlukan dapat dilihat di tabel kawat

Ke artikel - Cara menghitung lilitan kawat Transformator-2

_{Ref : Diklat BLKI}

Cara menghitung lilitan kawat Transformator-2

Teras besi, untuk menggulung Trafo (transformator), ada tiga macam bentuk dasar seperti tiga gambar diatas yaitu berberntuk huruf C, O dan E,dari ketiga macam bentuk ini yang paling sering dipakai dan banyak dipasaran yaitu trafo berbentuk E dan bentuk O yaitu Trafo Toroida, dipasaran dikenal pula dengan nama Trafo Donat karena bentuknya menyerupai makanan Donat lobang ditengah.

Bentuk teras besi masing-masing sangat tipis dan herlapis isolator hingga antara satu dengan lainnya terisolasi jika disusun untuk membentuk trafo diperlukan beberapa teras besi dijajar berlapis-lapis hingga membentuk luas teras besi yang diperlukan.

Keterangan gambar-4
Gambar penampang irisan trafo dilihat dari atas :
Warna kelabu lapisan teras besi.
Warna merah ilitan kawat tembaga.
Warna hijau rumah plastik tempat lilitan kawat tembaga.

Hitungan Luas Teras besi : O = P x L O = luas teras besi P = panjang teras besi L = lebar teras besi

P = 2.5 L = 2 O = 2.5 x 2 O = 5 Jadi luas teras besi = 5 cm persegi

Gulungan perVolt gpV = f / O gpV = gulungan perVolt f = frekwensi listrik 50Hz O = luas teras besi

f = 50Hz O = 5 cm2 gpV = 50 / 5 gpV gpV = 10 gulungan perVolt Jadi untuk 1 Volt memerlukan 10 gulungan kawat temhaga

Diperlukan Trafo untuk keperluan 15Volt, dari jaringan Listrik 220Volt. Hitung berapa jumlah gulungan Primer dan sekunder Jika gulungan perVolt = 10 gulungan kawat tembaga. Kerugian teras besi Sebesar 10% Untuk menghitung Gulungan Primer 220 Vol Gulungan Sekunder 15 Volt.

Primer = 220Volt. 10 x 220 = 2200 gulungan 2200 x 10% = 220 gulungan Gulungan Primer = 2200 + 220 = 2420 gulungan Sekunder = 15Volt 10 x 15 = 150 gulungan 150 x 10% = 15 gulungan. Gulungan sekunder 150 + 15 = 165 gulungan.

Tabel garis tengah kawat tembaga dan kemampuan menghantar Arus listrik dalam Amper dan Mili Amper.

No	Diameter kawat tembaga mm	Kemampuan arus dalam Amper A	Kemampuan arus dalam Mili Amper MA
1	0.1	0.016 --- 0.024	16 --- 24
2	0.15	0.035 --- 0.053	35 --- 53
3	0.2	0.063 --- 0.094	63 --- 94
4	0.25	0.098 --- 0.174	98 --- 174
5	0.3	0.141 --- 0.212	141 --- 212
6	0.35	0.190 --- 0.289	190 –- 289
7	0.4	0.251 --- 0.377	251 --- 377
8	0.45	0.315 --- 0.477	315 --- 477
9	0.5	0.340 --- 0.588	340 --- 588
10	0.6	0.566 --- 0.849	566 --- 849
11	0.7	0.770 --- 1.160	770 --- 1160
12	0.8	1.01 --- 1.51
13	0.9	1.27 --- 191
14	1	1.57 --- 226
15	1.5	353 --- 5.30
16	2	6.28 --- 9.42
17	2.5	9.84 --- 14.33
18	3	14.14 --- 2120
19	3.5	19.24 – 28.86
2O	4	25.14 --- 37.31

Ke artikel - Cara menghitung lilitan kawat Transformator-1

Ref : Diklat BLKI

Perata Adaptor IC - 7815 x 7915

Cara kerja rangkaian

Diode sifatnya meneruskan tegangan dan arus satu arah, jika pada input kita masukkan gelombang arus AC maka yang diteruskan hanya separuh gelombang, jika arus dan tegangan AC kita masukkan pada tanda negatif dioda lihat gambar maka yang akan keluar adalah separuh sinyal AC positif dan jika kita balik pada tanda positif dioda kita masukkan arus AC maka pada keluaran akan mengeluarkan separuh sinyal arus dan tegangan AC negatif.  Dengan cara ini  arus dan tegangan sinyal AC berobah menjadi Arus dan tegangan DC yang masih bekerut bentuknya separuh gelombang positif keluar dari tanda dioda positif dan separuh gelombang negatif  keluar dari tanda dioda negatif .

Gambar-1 Atas merupakan tiga gambaran Arus DC positif arus gelombang AC peratan gelombang penuh, gambar ini keluar dari positif dioda kemudian diratakan dengan ELCO dan terakhit diratakan dengan IC merupakan Arus DC ideal Gambar-2 Untuk arus DC negatif keluaran dioda negatif prosesnya sama dengan gambar-1

Penggunaan empat dioda adalah setiap ada gelombang akan dirobah menjadi dua macam arus dan tegangan searah positif dan negatif terus menerus, yaitu pada satu ujung lilitan sekunder tranformator penurun tegangan bergantian sinyal positif dan negatif dengan dipakainya empat dioda ini maka rangkaian penyearah tegangan ini lebih rata karena tidak ada gelombang AC yang terbuang baik yang positif atau yang negatif lihat gambar. Untuk kebutuhan perata ini tegangan operasi diode harus 50 Volt keatas.

Fungsi kondensator Elektrolik yalah sebagai perata tegangan dan arus DC yang masih berkerut untuk diratakan, sifat dari kondensator elco ini adalah menyimpan dan membuang muatan, setelah elco isinya penuh akan membuang muatannya dan juga meneruskan Arus AC jadi berfungsi juga mem-baypass gelombang listrik 50Hz ke ground, dari sifat ini maka arus dan gelombang menjadi lebih rata, tetapi akan mengalami kenaikan tegangan kurang lebih 40% dari tegangan asli AC yang dirobah menjadi DC diukur tanpa beban, untuk elco ini dibutuhkan minimal 35 Volt dan bisa digunakan elco 50 Volt.

Untuk kebutuhan 0.5 Amper bisa digunakan elco 1000 µF dan untuk 1.5 Amper bisa digunakan 3300 µF, pada gambar C1 dan C3, untuk nilai C2 dan C4 nilainya 0.33 µF sampai 0.1 µF kebutuhan tegangan operasi elco antara  35 Volt sampai 50 Volt.

Fungsi IC adalah untuk meratakan supaya arus benar-benar rata menjadi DC murni, untuk keperluan penguat preamplifier IC tipe ini sudah cukup uintuk menghilangkan suara dengung yang berasal dari frekwensi jala-jala listrik. Untuk IC dengan kode huruf  S bisa beroperasi sampai 2 Amper, contoh 78S15, jika tidak ada kode huruf S ditengah hanya sampai Arus maksimal 1.5 Amper. Untuk kebutuhan maksimal IC harus dipasang sirip pendingin aluminium atau tembaga untuk menghindari kerusakan yang disebabkan oleh panas karena melebihi kekuatan IC.

C2, C4 ,C6. C8 berfungsi untuk mem-bypass frekwensi tinggi ke-ground supaya tidak menggangu rangkaian yang akan disuplay tegangan karena jika ada induksi frekwensi tinggi walau tidak terdengar oleh telinga akan menurunkan kualitas suara audio terutama suara treble. Dipasangnya nilai kapasitor kecil ini juga menambah perbaikan suara treble yaitu karena pada penguatan frekwensi tinggi lebih stabil tidak terganggu fluktuasi tegangan suara treble karena di-bypass C, nilai C ini berkisar antara 0.33 µF sampai 0.1 µF Untuk C5 dan C7 nilainya bisa antara 10 µF sampai 220 µF

---

Klik artikel dibawah ini :

Dasar Rangkaian Catu daya AC menjadi DC volt
Perata DC_IC_1_78xx-79xx
Perata DC_IC_2_78xx-79xx
Perata DC_IC_3_78xx_79xx
Perata Adaptor IC - 7815 x 7915
Gambar dengan : OpenOfficeDraw

Perata DC_IC_1_78xx-79xx

Rangakaian perata menggunakan IC sangat baik sekali karena bisa menghilangkan bunyi dengung yang diakibatkan kurang ratanya tegangan dan arus yang disuplai dari jala-jala listrik. Jaringan listrik arus AC nenggunakan frekwensi antara 50 Hz sampai 60Hz. frekwensi ini berada pada jangkauan frekwensi pendengaran manusia, maka jika perataan kurang rata bisa ikut diperkuat oleh preamplifier untuk diproses sampai di Speaker hingga dapat kita dengarkan. Untuk mendapatkan suara yang berkualitas diperlukan perataan yang bermutu, salah satunya yaitu memakai IC.

Pada rangkaian gambar ini menggunakan transformator dengan CT atau menggunakan dua tegangan keluaran simetris, contoh terdapat angka 15 - 12 - 6 - CT -6 -12 - 15 , cara menghubungkan dari skema adalah CT dihubungkan ke CT dan AC volt dihubungkan ke angka-angka Voltase yang dibutuhkan.

Selanjutnya diolah oleh diode untuk dijadikan arus DC dan diratakan oleh kondensator Elco C1 dan C3 nilainya ribuan mikrofarad dan kondensator bernilai kecil terus diratakan oleh IC yang dibantu juga pada output dengan kondensator Elco tang nilainya jauh lebih kecil dari Elco sebelumnya yaitu C5 dan C7 nilainya ratusan mikrofarad, untuk nilai C2, C4, C6, C8 nilainya sama untuk mem-baypass frekwensi tinggi biasanya 0,1 µF.

---

Klik artikel dibawah ini :

Dasar Rangkaian Catu daya AC menjadi DC volt
Perata DC_IC_1_78xx-79xx
Perata DC_IC_2_78xx-79xx
Perata DC_IC_3_78xx_79xx
Perata Adaptor IC - 7815 x 7915
Gambar dengan : OpenOfficeDraw

Perata DC_IC-2_78xx-79xx

Pada rangkaian gambar rangkaian perata kali ini kita menggunakan IC type 78xx dan 79xx seperti sebelumnya, pada penulisan ini xx = merupakan pengganti pada kode keluaran voltase dari IC, sedang 78 merupakan output  tegangan positif dan 79 merupakan output IC yang menghasilkan tegangan negatif.

Perataan ini berasal dari tranformator yang tidak ada CT, yaitu Voltase keluarannya Tunggal, contoh pada trafo sekunder tertulis angka 0 - 6 - 12 - 15 - 18 dari angka angka yang tertulis jika kita butuh Voltase 15 Volt maka kabel dari skema gambar-3 dan gambar-4...AC volt harus dihubungkan ke angka 0 Volt dan pada angka 15 Volt. Untuk selanjutnya diumpan ke empat diode, fungsi diode ini yaitu untuk merobah arus AC menjadi arus DC , atau lebih praktis digunakan kuprok yaitu bentuknya empat persegi dan mempunyai kode pada setiap kaki, pemasangan jangan sampai keliru, kaki masuk dan keluar kuprok berjumlah empat (4 kaki).

Fungsi dari kondensator adalah untuk meredam arus dan tegangan yang kurang rata dan selanjutnya diumpan ke IC untuk proses perataan yang sangat baik. Disini jika benar tata letak komponen dan tata kabel bisa menghasilkan kualitas yang baik jika digunakan untuk mensuplay preamplifier, suara dengung frekwensi dari jaringan listrik 50 Hz atau 60 Hz dapat diredam dan tidak ada suara dengung ( hum ) yang berasal dari jaringan listrik. Kalau ada  dengung atau terjadi osilasi diakibatkan oleh solderan yang kurang baik dan tata kabel yang semrawut atau kualitas kabel kurang baik dan penggunaan kabel yang tidak sesuai dengan fungsinya.

Skema rangkaian sekarang ini pada dasarnya sama dengan postingan pertama bedanya rangkaian kali ini tidak memerlukan CT-Transformator, dan memerlukan 4 diode berbeda dengan rangkaian sebelumnya yang masing-masing memerlukan hanya 2 diode.

---

Klik artikel dibawah ini :

Dasar Rangkaian Catu daya AC menjadi DC volt
Perata DC_IC_1_78xx-79xx
Perata DC_IC_2_78xx-79xx
Perata DC_IC_3_78xx_79xx
Perata Adaptor IC - 7815 x 7915
Gambar dengan : OpenOfficeDraw

Perata DC_IC_3_78xx_79xx

Untuk kali ini kita membahas IC 78xx dan IC 79xx dua IC ini bisa digunakan berpasangan tegangan Positiv dan tegangan negative menurut keperluan, bisa saja tegangan positive yang kita butuhkan berbeda Voltase dengan tegangan negative yang kita perlukan dalam arti keperluan tegangan tidak simetris positive dengan negative. Dalam pembahasan perata DC ini ada 3 tahapan dan tahap pertama ini dua gambar.

Pada gambar rangkaian dibawah gambar-1 dan gambar-2 memerlukan transformator CT yaitu keluaran tegangan simetris atau bisa dikatakan tegangan keluaran pada gulungan sekunder transformator merupakan keluaran Voltase ganda (kembar) yang berpusat di CT. Cara menghubungkan seperti gambar dibawah yaitu CT dihubungkan ke CT dan dua diode dihubungkan pada angka Voltase yang sama pada gulungan yang berlainan dalam satu transformator. Karena memakai trafo CT maka yang dibutuhkan hanya 2 dioda, misalnya tertulis angka 18 - 15 -12 - CT - 12 -15 - 18. Kalau kita butuh 15 Volt maka dari gambar skema rangkaian AC Volt harus dihubungkan pada angka 15 - CT - 15.

Fungsi diode untuk mengubah arus AC menjadi arus DC, Elco (electrolic capacitor) C1 untuk meratakan arus dan tegangan yang masih bergelombang dan selanjutnya diolah oleh IC untuk mendapatkan arus dan tegangan yang benar-benar rata supaya pada penguatan sinyal suara preamplifier tidak terganggu oleh frekwensi dari jaringan listrik.

Gambar-1 merupakan perata output DC Voltase Positive.
Gambar-2 merupakan perata output DC Voltase Negative.

Pada rangkaian tertentu ada yang memerlukan DC Voltase Positive saja dan ada rangkaian yang membutuhkan DC Voltase Negative saja, maka model rangkaian seperti dibawah ini merupakan dasar untuk membuat Adaptor perata Positive dan Negative yang mengunakan Transformator (Trafo) yang ada CT-nya.

---

Klik artikel dibawah ini :

Dasar Rangkaian Catu daya AC menjadi DC volt
Perata DC_IC_1_78xx-79xx
Perata DC_IC_2_78xx-79xx
Perata DC_IC_3_78xx_79xx
Perata Adaptor IC - 7815 x 7915
Gambar dengan : OpenOfficeDraw

Rangkaian buffer IC dan Transistor

Rangkaian buffer (penyangga) merupakan rangkaian penyesuai impedansi antar rangkaian supaya masing-masing bagian tidak terbebani oleh beban impedansi yang tidak sama.

• Misalnya Output rangkaian berukuran sampai puluhan Kilo Ohm dibebani oleh rangkaian inputnya hanya dibawah sepuluh Kilo Ohm, maka dengan adanya buffer ini akan bisa diatasi, tidak akan terbebani, dan juga distorsi bisa ditekan semaksimal mungkin.

Buffer dibawah ini terdiri dari empat IC paralel hal ini bisa menambah lebar jalur frekuensinya, jadi untuk masalah frekuensi lebih baik.

http://www.muzique.com/lab/superbuff.htm

Ref :

1. Data Book linier IC
2. AUVI
3. JP

Cross Over Aktiv Transistor

Tiga jalur Rangkaian Cross over Aktiv Transistor.

Ref : JP

Bass, Treble dan Loudness

Rangkaian Volume, Loudness Bass dan Treble dengan nilai komponennya.

Dasar Rangkaian Catu daya AC menjadi DC volt

Macam rangkaian untuk mengubah arus AC menjadi DC banyak macam-nya tapi yang perlu diketahui dan sangat penting seperti gambar disebelah kanan ini yang paling banyak digunakan pada rangkaian.

Input AC diumpan dari Trafo Adaptor, gambar paling bawah memerlukan Trafo Adaptor yang ada CT-nya yaitu merupakan titik tengah tegangan kembar.

Untuk diode yang menggunakan empat diode bisa digunakan juga Kuprok (Kuprox), terdiri dari empat kaki yang berdaya besar yaitu pemakaian Arus besar biasanya berbentuk segi empat, ada yang dilengkapi logam pendingin berbentuk sirip pendingin, untuk daya yang lebih besar lagi berbentuk segi empat dan di tengahnya ada lubang untuk memasang baut untuk merekat-kan ke pendingin tambahan, lebih baik ditambah pendingin terbuat dari logam Tembaga atau logam Aluminium. Penyaluran panas antar pelat logam kuprok dengan pendingin, lebih baik lagi jika diolesi pasta silikon biasanya berwarna putih atau putih kekuningan.

Untuk daerah operasi Voltase Capasitor, dioda atau Kuprok harus diatas daerah operasional, karena bisa menyebabkan kerusakan komponen, untuk Capacitor (Elco) bisa meledak. Misalnya DC = 12 Volt, Voltase operasional Capasitor harus di atasnya bisa dipasang Capasitor 25 Volt. Jika dipasang 12 Volt akan rusak, apa penyebabnya...setelah arus AC dirobah  menjadi arus DC masih tersisa riak gelombang AC, Tegangan DC naik menjadi kurang lebih 40% Volt dari aslinya atau V(asli) x 1,414 = V, perkalian ini dari sistem yang dipakai jaringan listrik terdiri dari tiga lilitan kawat pada Generator pembangki  Listrik menghasilkan Listrik Volt AC dan ketiga ujung lilitan disatukan dan dihubungkan ke tanah untuk Ground disini tidak terlepas dari perhitungan rumus Segitiga.

Untuk meratakan riak gelombang ini dipakai Resistor, Transistor atau IC supaya benar-benar rata dan riak gelombang AC hilang dengan cara ini DC Volt hampir sama dengan sumber tegangan AC Volt.

Gambar tidak tersambung, dalam pengertian nilainya dapat anda sesuaikan kebutuhan, kapasitas Condencator maupun Voltase-nya.

Output IC regulator ada dua macam Output DC Positif dan Output DC Negatif. Dengan penambahan IC Regulator ini Arus DC menjadi rata, riak gelombang bekas Arus AC  dapat ditekan semaksimal mungkin, sehingga hasilnya jika digunakan untuk mencatu rangkaian hasilnya baik, tidak mendengung.

---

Klik artikel dibawah ini :

Dasar Rangkaian Catu daya AC menjadi DC volt
Perata DC_IC_1_78xx-79xx
Perata DC_IC_2_78xx-79xx
Perata DC_IC_3_78xx_79xx
Perata Adaptor IC - 7815 x 7915
Gambar dengan : OpenOfficeDraw

Rangkaian Filter R dengan C

Rangkaian Filter R dan C

Rangkaian filter R (resistor) dengan C (capacitor), dimasa lalu L (lilitan kawat) juga digunakan untuk filter audio, sekarang yang digunakan Audio frekwensi adalah Rangkaian R dengan C, tidak digunakan lilitan kawat sekarang alasan utama adalah lilitan kawat mudah terkena induksi dan gangguan.

Karakter Resistor adalah meneruskan frekwensi rendah yaitu semakin tinggi frekwensinya yang melewati maka tahanan R nilainya semakin besar. Sebaliknya semakin rendah frekwensi yang melewati semakin kecil hambatannya.

Karakter Capacitor adalah meneruskan frekwensi tinggi yaitu semakin rendah frekwensi yang melewati maka nilai hambatannya semakin besar, sebaliknya semakin tinggi frekwensi yang melewati semakin kecil hambatannya.

Dari karakter ini R dan C digunakan untuk filter :

1. Untuk Rangkaian Cross Over Aktiv digunakan bersama dengan IC atau Transistor, dikenal dengan nama filter T karena susunan rangkaian menyerupai huruf T

1.High Pass Filter

2.Bandpass Filter.

3.Low Pass Filter.

2. Digunakan untuk Equalizer, untuk rangkaian Equalizer sekarang banyak digunakan bersama IC, dan tiap saluran frekwensi diperkuat dengan satu IC+2R,+2C.

3. Digunakan untuk Rangkaian Bass Medrange dan Treeble.


4. Cross Over Aktiv.

Anda dapat menghitung Bandpass flter kedua skema disamping kiri, sesuaikan keperluan dengan hitungan yang disediakan di : http://www.muzique.com/lab/gyrator.htm

Ref :

1. Data Book linear IC
2. AUVI
3. JP

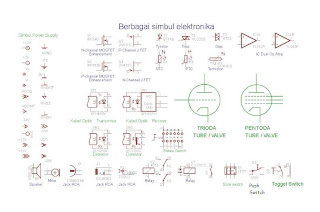

Kode gambar rangkaian-2

Kode gambar rangkaian-1

EAGLE 5.11.0

Kode Cincin Warna Resistor.

Kode Cincin Warna Resistor

++++	Cincin ke-1	Cincin ke-2		Cincin ke-3	Cincin ke-3&4		Cincin ke-4&5
Warna	R= 4&5 Cincin	R= 4&5 Cicin		R= 5 Cincin	R= 4&5 Cincin Perkalian		R= 4&5 Cincin Toleransi
Hitam	0	0		0	1⇔ 100
Coklat	1	1		1	10 ⇔ 101		± 1,00%
Merah	2	2		2	100 ⇔ 102		± 2,00%
Orange	3	3		3	1000 ⇔ 103
Kuning	4	4		4	10 000 ⇔ 104
Hijau	5	5		5	100 000 ⇔ 105		± 0,50%
Biru	6	6		6	1000 000 ⇔ 106		± 0,25%
Ungu	7	7		7	107		± 0,10%
Kelabu	8	8		8	108		± 0,05%
Putih	9	9		9	109
Emas					1/10 ⇔ 10-1		± 5,00%
Perak					1/100 ⇔ 10-2		± 10,00%
Kosong							± 20,00%
Referensi : Wikipedia♥			Tabel ini untuk dipergunakan pada Resistor Empat dan Lima Cincin Warna			By : Moch. Nachli 27/01/2011

Kode Warna ResistorX

Membaca Warna-2

 Referensi : Wikipedia

Membaca Warna-1

Resistor Seri, Paralel

Untuk menghitung SERI dan PARALEL, juga untuk perhitungan lainnya Anda bisa pakai
"Electronics Assistent 2000" -Klik disini-

Untuk menghitung paralel dua Resistor dengan rumus : R = R1 x R2 / R1 + R2

R1 kali R2 dibagi R1 ditambah R2

Untuk menghitung paralel lebih dari 3 resistor perkaliannya harus disamakan.

Contoh :
Rumus 1 / R = 1 / R₁ + 1 / R₂ + 1 / R₃

Tiga buah resistor dipasang paralel, berapakah jumlah nilai R ?
Jika nalai R masing-masing :
R₁ = 4KΩ,
R₂ = 6KΩ,
R₃ = 12KΩ

1. Karena tidak sama besarnya R maka perkaliannya harus disamakan dulu yaitu semua menjadi 12 karena angka 12 ini bisa dibagi degan 4 dan 6.
2. Jika nilai R sama tinggal menjumlah dan membagi R_n.
3. Satuannya sudah sama KΩ.
4. Jika belum harus disamakan satuan-nya, MΩ  satuan lainnya KΩ , atau satuan  Ω .

Sehingga menjadi :

1 / R = 1 / 4 + 1 / 6 + 1 / 12
1 / R = 3 / 12 + 2 / 12 + 1 / 12
1 / R = 6 / 12
R = 12 / 6 = 2
R = 2 KΩ
Jadi nilai paralel tiga R itu = 2 KΩ

Untuk menghitung SERI dan PARALEL, juga untuk perhitungan lainnya Anda bisa pakai :
"Electronics Assistent 2000" - Klik disini -

Rangkaian Bridge.Volt

Potensiometer dan Trimpot
